CS-SGJ-4
Changsheng

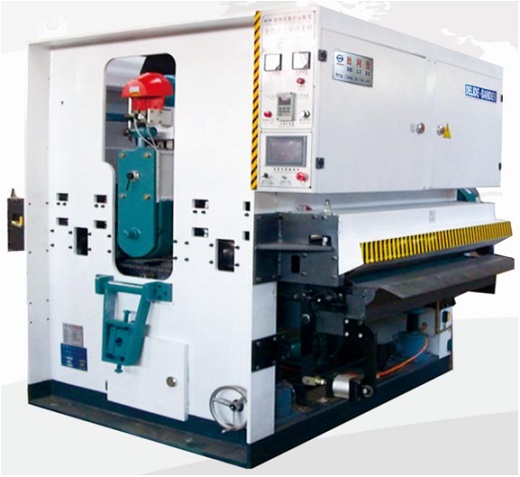

Lijadora de carpintería para madera contrachapada
Tabla de parámetros técnicos principales
Ancho máximo de procesamiento (mm) | 1400 | Presión de aire regular（MPa） | 0.5-0.8 |
Espesor de procesamiento（mm） | 2-100 | Consumo de aire comprimido （m3/ h） | 2 |
Longitud de procesamiento（mm） | ≧ 400 | Sistema de recolección de polvo velocidad del viento（em） | 30-30 |
Precisión（mm） | ± 0.1 | Estructura de la máquina | Marco de acero |
Correa de potencia del motor（kw） | 75 | método de control | Touch pantalla |
Velocidad de la correa（em） | 28 | Método de transmisión | Transportador de rodillos + transportador |
Tamaño de la correa（L * D） （mm） | 3000 * 1350 | Método de transferencia | Eje de accionamiento |
Potencia total instalada（kw） | 84 | Peso neto de la máquina（T） | 10 |
Potencia del inversor（kw） | 7.5 | Tamaño de la máquina（mm） | 2900 * 3400 * 2500 |
(1) El rodillo espiral de espesor fijo se instala en un ángulo oblicuo de 8 ° y forma un ángulo con la madera a procesar. Desempeña el papel de ranura sin colapso cuando se lija y tiene un espesor fijo, lo que puede eliminar efectivamente el fenómeno de ondulación de la onda;
(2) La cantidad de lijado es grande y la precisión de pulido es alta. La tolerancia de espesor de la pieza de trabajo después del rectificado de un solo lado está dentro de 0.1 mm;
(3) Adoptando la alimentación de regulación de velocidad de conversión de frecuencia, la velocidad de alimentación se puede ajustar arbitrariamente, y se puede equipar con un sensor de grosor automático para adaptarse automáticamente al grosor de la hoja para evitar atascos de automóviles y patrones de olas grandes.
(4) Con un dispositivo de trinchera a prueba de arena, controlado por procedimientos de investigación y desarrollo independientes para eliminar el fenómeno de la zanja de arena durante el apagado y proteger el tablero;
(5) La alimentación combinada del sistema de doble accionamiento del rodillo y el transportador desempeña un papel de amortiguación eficaz sin deslizarse;
(6) Adopte un dispositivo anti-retorno avanzado de microcomputadora, control independiente del programa de investigación y desarrollo, para evitar que la hoja se salga.
*Rodillo、Cuadro | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Lijadora principal | D450 | 1 | DELIDE | Doméstico | |
2 | Rodillo de apoyo | D377 | 1 | DELIDE | Doméstico | |
3 | Rodillo de apoyo、rodillo de presión | D240、D159 | 13 | DELIDE | Doméstico | |
4 | Cremallera de alta resistencia | GB Q235B * 25 mm | 1 | DELIDE | Doméstico | |
*Fuerza de motor | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 |
Motor de 75kw | 1TL001-2DB | 1 | Beide | Siemens Motors (China) Co., Ltd. |
elige uno de tres |
2 | YX3-280S-4 | 1 | Lijiu / Tekong | Shandong Lijiu Special Motor Co., Ltd./Nanjing Control Motor Co., Ltd. | ||
3 | Motor de 7.5kw | YX3-132M-4 | 1 | Lijiu / Tekong | Shandong Lijiu Special Motor Co., Ltd./Nanjing Control Motor Co., Ltd. |
elige uno de dos |
4 | Cabeza reductora de 7.5kw | R87-P7.5-17.08-M1 | 1 | Transmisión Dongfang | Zhejiang Dongfang Transmission Machinery Co., Ltd. | |
5 | Reductor de engranajes BCH | BCH1-35-Y90-1.5-M1 | 1 | Reductor Dongcheng | Changzhou Dongcheng Reductor Machinery Co., Ltd. | |
*Llevando | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Rodamiento de rodillos esféricos | 22315EAE4 | 2 | NSK | Japón | Un rodillo de lijado D450 |
2 | 22312EAE4 | 2 | Rodillo de soporte D377 | |||
3 | Rodamiento rígido de bolas | 6309DDUCCIÓN | 2 | NSK | Japón | Cinta transportadora con soporte de rodillos D240 |
4 | Rodamientos esféricos | UC212D1 | 4 | NSK | Japón | Rodillo de apoyoD240 |
5 | UC210D1 | 20 | Rodillo de apoyoD159、Prodillo de resistenciaD159 | |||
6 | Rodamiento conjunto | GE45ES | 2 | Langsheng | Doméstico | Desviación del eje deslizante en el rodillo tensor de la cinta transportadora D240 |
7 | Rodamientos esféricos | UC207 | 4 | QSLD | Doméstico | Soporte de piernas elevables de baja velocidad |
* Bloque de rodamiento | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Asiento de rodamiento de rodillos ajustable | DLD22315 I | 2 | Delide | Asiento doméstico de acero fundido | Un rodillo de lijado D450 |
2 | DLD22312 | 2 | Rodillo de soporte D377 | |||
3 | Caja de rodamiento esférico | F212 | 4 | Delide | Asiento doméstico de acero fundido | rodillo de soporte D240 |
4 | FL210 | 8 | rodillo de soporte D159 | |||
5 | T210 | 12 | Prodillo de resistenciaD159 | |||
6 | P207 | 4 | Soporte de piernas elevables de baja velocidad | |||
*Electricista | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Controlador programable PLC | S7-200 SMART | 1 | Siemens | Alemania | |
2 | Pantalla táctil CNC | SMART 700IEV3 | 1 | Siemens | Alemania | |
3 | Contactor | 3RT5054-1AP36 | 3 | Siemens | Alemania | |
4 | 3RT6024-1AN20 | 2 | ||||
5 | Inversor | ALPHA6000E | 1 | Aerfa | Shenzhen | 7.5kw |
6 | Disyuntor de caja de plástico | NM1-630S / 3300 | 1 | Zhengtai | Zhejiang | |
7 | Disyuntor miniatura | Multi9 C65N | 4 | Schneider | Francia | |
8 | Transformador de control | BK-500VAE | 1 | Equipo de Huayun | Llevar a la fuerza | |
9 | Amperímetro | 6L2-A | 1 | Changcheng | Zhejiang | 200/5 |
10 | Voltímetro | 6L2-V | 1 | Changcheng | Zhejiang | 450V |
11 | Transformador de corriente | BH-0. 66 30I | 1 | Zhengtai | Zhejiang | |
12 | Protector del motor | SX801AL | 1 | Suxue | Llevar a la fuerza | |
13 | Fuente de alimentación conmutada | S-35-24 | 2 | Zhenan Electric | Zhejiang | |
14 | Relé de tiempo limitado | AH3-3 | 1 | Songling | Shenzhen | |
15 | Interruptor electro-óptico | CDD-11N* | 3 | OPTEX | Japón | |
16 | FA18-8NA | 2 | Feiling | Zhejiang | ||
17 | Optoelectrónica de lentes | PTE-PM5SK | 3 | Lanbao | Llevar a la fuerza | |
18 | codificador rotatorio | CHA-10B-G5-24C | 1 | Optoelectrónica Beixin | Heilongjiang | |
* Accesorios neumáticos | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | La válvula electromagnética | AC187V-253V | 3 | Delide | Taiwán (personalizado) | |
2 | CYlinder | SC63 × 7 | 1 | Dongyang | Taiwán (personalizado) | |
3 | SC100 × 50 | 2 | Dongyang | Taiwán | ||
4 | Separador de agua | BFC-3000 | 1 | BFC | Zhejiang | |
5 | Freno de disco de presión de aire | A-105 | 1 | Transmisión CHL Xuanhao | Llevar a la fuerza | |

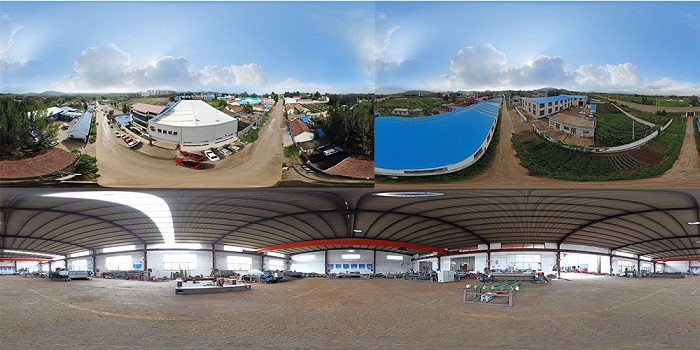

Shandong Changsheng Wood Machinery Co., Ltd.se encuentra en la ciudad de Linyi, provincia de Shandong, la mayor base de producción de paneles a base de madera en China. Después de más de 20 años de desarrollo continuo, Changsheng Wood Machinery se ha convertido en una empresa moderna que integra el diseño, desarrollo, fabricación e instalación de maquinaria de producción de madera contrachapada.
En tecnología de producción, la compañía cuenta con diez ingenieros superiores, más de 30 técnicos y más de 20 patentes de innovación de máquinas. En términos de equipos de producción, la compañía está equipada con una serie de equipos de soldadura y corte, como máquinas de corte por plasma, máquinas de corte por láser, máquinas de soldadura de protección de dióxido de carbono de la marca Lincoln. Nuestra compañía ha establecido una relación de cooperación comercial amigable con Siemens Motor, WEG Motor, Delta PLC, Huichuan Inverter y otras marcas famosas para garantizar la calidad de nuestros productos. Los principales productos son equipos relacionados, como la máquina de pelar chapas, descortezadoras de troncos, apiladores de chapas, afiladores y secadores. Y nuestra empresa puede proporcionar a los clientes un conjunto completo de soluciones de producción de madera contrachapada de acuerdo con las necesidades del cliente.
P: ¿UNA FÁBRICA O UN DISTRIBUIDOR?
R: Somos una fábrica que lleva más de 20 años fabricando máquinas de paneles a base de madera, no un distribuidor.
Q: TIEMPO DE ENTREGA?
A: generalmente 20 días después de recibir el pago inicial.
P: ¿PODEMOS IR A VISITAR TU FÁBRICA?
A: sí, puede visitar nuestra fábrica de forma gratuita.
P: ¿SISTEMA DE SERVICIO?
R: Garantía de un año, y suministramos piezas y servicio todo el tiempo.
Q: MOQ?
A: nuestro MOQ es 1 juego.
