CS-DSSG-1
Changsheng
Lijado rápido Gran máquina lijadora simple Maquinaria para trabajar la madera
Esquema y apariencia de una gran estructura de arena única (sujeto a la producción real)
 Principio estructural |  Apariencia de la máquina |
(1) El rodillo espiral de espesor fijo se instala en un ángulo oblicuo de 8 ° y forma un ángulo con la madera a procesar. Desempeña el papel de ranura sin colapso cuando se lija y tiene un espesor fijo, lo que puede eliminar efectivamente el fenómeno de ondulación de la onda;
(2) La cantidad de lijado es grande y la precisión de pulido es alta. La tolerancia de espesor de la pieza de trabajo después del rectificado de un solo lado está dentro de 0.1 mm;
(3) Adoptando la alimentación de regulación de velocidad de conversión de frecuencia, la velocidad de alimentación se puede ajustar arbitrariamente, y se puede equipar con un sensor de grosor automático para adaptarse automáticamente al grosor de la hoja para evitar atascos de automóviles y patrones de olas grandes.
(4) Con un dispositivo de trinchera a prueba de arena, controlado por procedimientos de investigación y desarrollo independientes para eliminar el fenómeno de la zanja de arena durante el apagado y proteger el tablero;
(5) La alimentación combinada del sistema de doble accionamiento del rodillo y el transportador desempeña un papel de amortiguación eficaz sin deslizarse;
(6) Adopte un dispositivo anti-retorno avanzado de microcomputadora, control independiente del programa de investigación y desarrollo, para evitar que la hoja se salga.

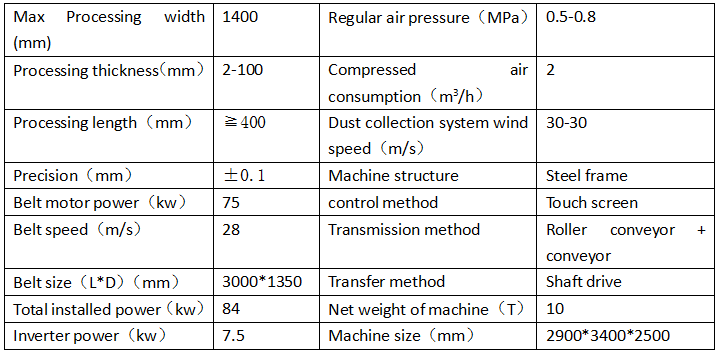

Parámetros técnicos principales de la lijadora individual grande (sujeto a la producción real)
TLos principales parámetros de configuración de arena única grande (sujeto a la producción real)
*Rodillo、Cuadro | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Lijadora principal | D450 | 1 | DELIDE | Doméstico | |
2 | Rodillo de apoyo | D377 | 1 | DELIDE | Doméstico | |
3 | Rodillo de apoyo、rodillo de presión | D240、D159 | 13 | DELIDE | Doméstico | |
4 | Cremallera de alta resistencia | GB Q235B * 25 mm | 1 | DELIDE | Doméstico | |
*Fuerza de motor | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 |
Motor de 75kw | 1TL001-2DB | 1 | Beide | Siemens Motors (China) Co., Ltd. |
elige uno de tres |
2 | YX3-280S-4 | 1 | Lijiu / Tekong | Shandong Lijiu Special Motor Co., Ltd./Nanjing Control Motor Co., Ltd. | ||
3 | Motor de 7.5kw | YX3-132M-4 | 1 | Lijiu / Tekong | Shandong Lijiu Special Motor Co., Ltd./Nanjing Control Motor Co., Ltd. |
elige uno de dos |
4 | Cabeza reductora de 7.5kw | R87-P7.5-17.08-M1 | 1 | Transmisión Dongfang | Zhejiang Dongfang Transmission Machinery Co., Ltd. | |
5 | Reductor de engranajes BCH | BCH1-35-Y90-1.5-M1 | 1 | Reductor Dongcheng | Changzhou Dongcheng Reductor Machinery Co., Ltd. | |
*Llevando | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Rodamiento de rodillos esféricos | 22315EAE4 | 2 | NSK | Japón | Un rodillo de lijado D450 |
2 | 22312EAE4 | 2 | Rodillo de soporte D377 | |||
3 | Rodamiento rígido de bolas | 6309DDUCCIÓN | 2 | NSK | Japón | Cinta transportadora con soporte de rodillos D240 |
4 | Rodamientos esféricos | UC212D1 | 4 | NSK | Japón | Rodillo de apoyoD240 |
5 | UC210D1 | 20 | Rodillo de apoyoD159、Prodillo de resistenciaD159 | |||
6 | Rodamiento conjunto | GE45ES | 2 | Langsheng | Doméstico | Desviación del eje deslizante en el rodillo tensor de la cinta transportadora D240 |
7 | Rodamientos esféricos | UC207 | 4 | QSLD | Doméstico | Soporte de piernas elevables de baja velocidad |
* Bloque de rodamiento | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Asiento de rodamiento de rodillos ajustable | DLD22315 I | 2 | Delide | Asiento doméstico de acero fundido | Un rodillo de lijado D450 |
2 | DLD22312 | 2 | Rodillo de soporte D377 | |||
3 | Caja de rodamiento esférico | F212 | 4 | Delide | Asiento doméstico de acero fundido | rodillo de soporte D240 |
4 | FL210 | 8 | rodillo de soporte D159 | |||
5 | T210 | 12 | Prodillo de resistenciaD159 | |||
6 | P207 | 4 | Soporte de piernas elevables de baja velocidad | |||
*Electricista | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | Controlador programable PLC | S7-200 SMART | 1 | Siemens | Alemania | |
2 | Pantalla táctil CNC | SMART 700IEV3 | 1 | Siemens | Alemania | |
3 | Contactor | 3RT5054-1AP36 | 3 | Siemens | Alemania | |
4 | 3RT6024-1AN20 | 2 | ||||
5 | Inversor | ALPHA6000E | 1 | Aerfa | Shenzhen | 7.5kw |
6 | Disyuntor de caja de plástico | NM1-630S / 3300 | 1 | Zhengtai | Zhejiang | |
7 | Disyuntor miniatura | Multi9 C65N | 4 | Schneider | Francia | |
8 | Transformador de control | BK-500VAE | 1 | Equipo de Huayun | Llevar a la fuerza | |
9 | Amperímetro | 6L2-A | 1 | Changcheng | Zhejiang | 200/5 |
10 | Voltímetro | 6L2-V | 1 | Changcheng | Zhejiang | 450V |
11 | Transformador de corriente | BH-0. 66 30I | 1 | Zhengtai | Zhejiang | |
12 | Protector del motor | SX801AL | 1 | Suxue | Llevar a la fuerza | |
13 | Fuente de alimentación conmutada | S-35-24 | 2 | Zhenan Electric | Zhejiang | |
14 | Relé de tiempo limitado | AH3-3 | 1 | Songling | Shenzhen | |
15 | Interruptor electro-óptico | CDD-11N * | 3 | OPTEX | Japón | |
16 | FA18-8NA | 2 | Feiling | Zhejiang | ||
17 | Optoelectrónica de lentes | PTE-PM5SK | 3 | Lanbao | Llevar a la fuerza | |
18 | codificador rotatorio | CHA-10B-G5-24C | 1 | Optoelectrónica Beixin | Heilongjiang | |
* Accesorios neumáticos | ||||||
Nocre oscuro | Nombre | Especificaciones / modelo | Cantidad | Marca | Origen de la marca | Nota |
1 | La válvula electromagnética | AC187V-253V | 3 | Delide | Taiwán (personalizado) | |
2 | CYlinder | SC63 × 7 | 1 | Dongyang | Taiwán (personalizado) | |
3 | SC100 × 50 | 2 | Dongyang | Taiwán | ||
4 | Separador de agua | BFC-3000 | 1 | BFC | Zhejiang | |
5 | Freno de disco de presión de aire | A-105 | 1 | Transmisión CHL Xuanhao | Llevar a la fuerza | |
