Requisitos técnicos de instalación de la máquina de corte rotativo

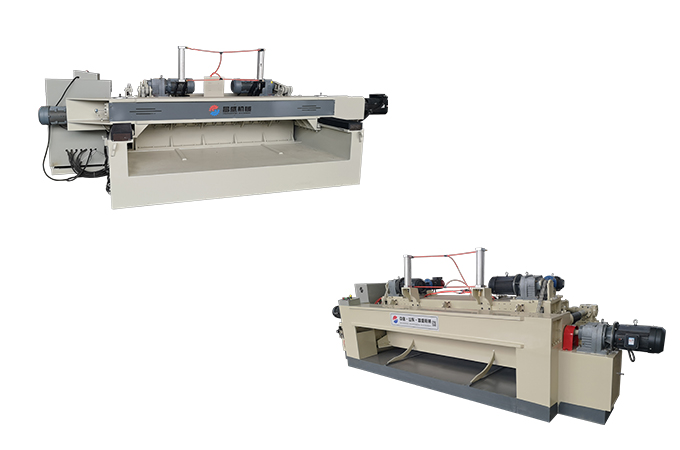

Como máquina para trabajar la madera, elcortadora rotativaEs una máquina indispensable para muchos fabricantes de madera contrachapada. La aparición de la máquina de corte rotativo CNC no solo mejoró la calidad y la precisión de la producción de chapa, sino que también mejoró en gran medida la eficiencia de producción y el grado de automatización de toda la máquina. La precisión de corte giratorio de la máquina es muy alta, y la tolerancia del espesor de la chapa solo puede existir entre 0.03 y 0.15 mm. Para garantizar la calidad de la peladora de chapas, se deben cumplir los siguientes requisitos técnicos durante la instalación.

Primero, la desalineación de las líneas centrales de los dos husillos no supera los 0.2 mm.

En segundo lugar, la desviación radial del eje de la tarjeta no es superior a 0,1 mm.

En tercer lugar, la superficie de trabajo del soporte de la escala de presión debe ser paralela a la línea central del eje principal, con un error permitido de 0,15 mm.

Cuarto, todas las paradas límite se fijan durante la instalación para garantizar posiciones de parada precisas.

Quinto, los dos rieles de guía del poste de herramientas deben ser paralelos entre sí, y la desviación de los rieles de guía por metro de longitud no es mayor a 0.04 mm.

Sexto, la línea central del huso debe ser paralela a la superficie de trabajo del riel de guía, y la desviación no debe ser mayor de 0,15 mm.

Séptimo, después del ensamblaje general de la caja del eje izquierdo y derecho y la base, los orificios del pasador de posicionamiento se pueden perforar después de que se cumplan las condiciones relevantes mencionadas anteriormente.

Octavo, después de ensamblar el marco central, se requiere que el centro y la línea central del eje principal sean concéntricos, y el error permitido es de 0.2 mm.

Noveno, se requiere que el riel guía del poste de herramientas sea horizontal en las direcciones vertical y horizontal, y la desviación no es mayor de 0.03 mm por metro de longitud.

Décimo, la cuchilla es una parte importante del cortador giratorio de madera. Es un cuchillo utilizado para hacer girar madera en chapa. La instalación incorrecta de la cuchilla afectará el uso de la máquina,

Durante la instalación, la altura de la línea central del eje de la tarjeta se utiliza como referencia. Los pernos giratorios primero deben establecer la altura de la cuchilla en ambos lados, y luego colocar la altura media. Asegúrese de que el borde de la cuchilla y el centro del eje de la máquina estén en la misma línea horizontal, y luego apriete la tuerca. La altura del filo de la cuchilla es 0-1 mm más alta que el centro de la madera. Si se produce vibración durante el corte giratorio, es porque la cuchilla está instalada baja y la cuchilla está ajustada para no sacudirla. Si la resistencia del corte giratorio es demasiado grande o la piel está rota, es porque la cuchilla está instalada demasiado alta.

Los requisitos de precisión de trabajo de CNCpeladoras de chapasson muy altos y los errores de instalación y coincidencia de varios componentes no deben ser demasiado grandes; de lo contrario, la precisión de trabajo de las máquinas de corte giratorio se verá afectada. Ahora hablaremos sobre los aspectos técnicos de la búsqueda circular. ¿Qué rango deberían ser los errores y las desviaciones de todos los aspectos de la máquina de corte?

La desviación radial del eje de la tarjeta no es superior a 0,1 mm. Se requiere que el riel de guía del poste de herramientas sea horizontal en las direcciones vertical y horizontal, y la desviación no es mayor de 0.03 mm por metro de longitud. Los dos rieles guía del poste de herramientas deben ser paralelos entre sí, y la desviación no debe ser mayor a 0.04 mm por metro de longitud del riel guía. Las líneas centrales de los dos husillos no superan los 0,2 mm. La línea central del husillo debe ser paralela a la superficie de trabajo del riel de guía, y su desviación no debe ser mayor de 0,15 mm.

El centro del huso y la cuchilla deben estar paralelos entre sí después del ensamblaje, y la desviación permitida no es más de 0,15 mm. La superficie de trabajo del soporte de la escala de presión debe ser paralela a la línea central del eje principal, con un error permitido de 0,15 mm. Después de ensamblar la caja del eje izquierdo y derecho y la base, los orificios del pasador de posicionamiento se pueden perforar solo después de que se cumplan las condiciones anteriores. Todas las paradas límite se fijan durante la instalación para garantizar posiciones de parada precisas. Después de ensamblar el marco central, el centro del marco central y la línea central del husillo deben ser concéntricos, y el error permitido es de 0.2 mm.

La tecnología de la máquina de corte rotativo CNC debe cumplir con los requisitos anteriores para lograr el efecto deseado.
