El uso del inversor en la máquina de pelado de chapa sin husillo

Junto con el desarrollo de la economía, los requisitos de las personas para la madera contrachapada son cada vez mayores. Y las fábricas de madera contrachapada requieren máquinas de mayor calidad y mayor precisión. Hace unos años, Spindlepeladora de chapasson ampliamente utilizados por una gran proporción de fábricas de fabricación de madera contrachapada, ya que tiene la característica de alta precisión de producción y productos terminados de buena calidad. Pero para la máquina de husillo, solo puede procesar los troncos con un diámetro superior a 200 mm. Además, cuando el diámetro del tronco es pequeño, la rigidez del tronco se reduce y la calidad de la chapa giratoria es deficiente. Si el núcleo de madera restante se desecha o procesa en una placa de núcleo de madera, la materia prima se desperdicia enormemente, lo que aumenta el costo de producción de la chapa. Por lo tanto, los fabricantes generalmente usan elcortadora rotativa sin husillopara volver a rotar el núcleo de madera restante, de modo que las materias primas se utilicen por completo. Este artículo se centrará en la aplicación del sistema de control del inversor en la máquina de corte rotativa de chapa sin husillo.

Primero, la descripción del sistema de corte rotativo.

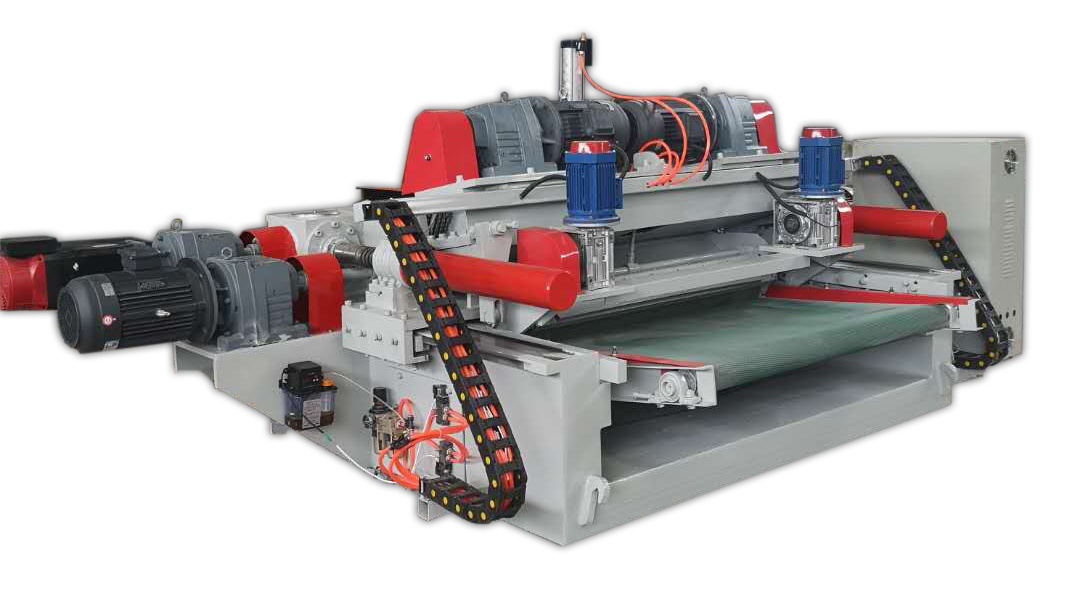

Un sin husillopeladora de chapasconsta de las siguientes partes: motor de accionamiento principal, caja de engranajes, manómetro, motor de alimentación, reductor, tornillo de alimentación, rodillo pasivo y lecho de cuchilla, sensor de desplazamiento del lecho de herramientas.

El motor de accionamiento principal impulsa el rodillo de presión para que funcione a una velocidad constante, y el rodillo de alimentación y la cortadora son accionados por el motor de alimentación para funcionar de acuerdo con el diámetro en tiempo real del tronco y el espesor de chapa establecido. Cuanto más pequeño es el diámetro, más rápido es el motor de alimentación que acciona el lecho de la cuchilla, asegurando que la chapa sea uniforme y delgada.

El control de la máquina de corte rotativa de chapa tradicional es principalmente para adoptar el método de regulación de velocidad de frecuencia variable del regulador electromagnético, y la velocidad del motor se cambia al cambiar el voltaje de entrada del controlador utilizando una perilla de ajuste manual o ajustando La curva de la leva. Este método de corte rotativo produce un error de espesor de placa de hasta 1 mm. Por lo tanto, es especialmente importante diseñar un sistema que pueda controlar con precisión la velocidad de la cuchilla giratoria para controlar el grosor de la placa de corte giratoria. La idea básica del diseño del sistema:

(1) Establecer un modelo matemático preciso;

(2) Reemplace el sistema de control de velocidad original para lograr un control de velocidad preciso.

En segundo lugar, las ventajas de utilizar un sistema de control de frecuencia variable.

(1) El inversor adopta un procesador de señal digital de 32 bits como unidad central de control para lograr un control de rendimiento de alta velocidad;

(2) Según los datos de detección del sensor de desplazamiento del lecho de la cuchilla, la velocidad de alimentación del lecho de la cuchilla se calcula en tiempo real a alta velocidad, el grosor de la chapa en rodajas es uniforme, la precisión es alta y la superficie es lisa ;

(3) El grosor de corte se puede configurar y el error de grosor de 0.1 mm puede cumplir con los requisitos de diferentes especificaciones;

(4) Excelente precisión de control de velocidad, características de par de baja frecuencia, buen control de debilitamiento de campo

(5) Identifique automáticamente los parámetros del motor y ajústelos de manera inteligente al modo de control óptimo

(6) Estructura simple, bajo costo, alta confiabilidad, instalación y depuración simples, y operación conveniente para los trabajadores;

(7) Para objetos complejos de corte rotativo, el par de arranque es grande, asegurando que el motor tenga una fuerza de corte fuerte a baja velocidad y corte pesado y la salida es uniforme, asegurando una rotación suave y una parada y reinicio de alta velocidad;

(8) Amplio rango de regulación de velocidad, velocidad de corte rápida, alta eficiencia de producción y puede cumplir con los requisitos de los requisitos de mayor velocidad de la placa.

La aplicación del sistema de control de conversión de frecuencia en la máquina de corte giratoria simplifica la estructura mecánica de la máquina de corte giratoria tradicional, elimina el error causado por el desgaste del equipo mecánico tradicional, mejora la precisión del corte giratorio, mejora la eficiencia de equipo mecánico y la tasa de utilización de la madera, y ahorra energía. El efecto es notable y puede aplicarse ampliamente.
